Дроссель-клапаны прямоугольные
Дроссель-клапан нужен для регулирования объема проходящего через вентиляционную систему воздуха или полного перекрывания потока. Для изготовления применяется оцинкованная сталь толщиной от 0,5 до 1,2 мм или нержавеющая 0,5-0,8мм.

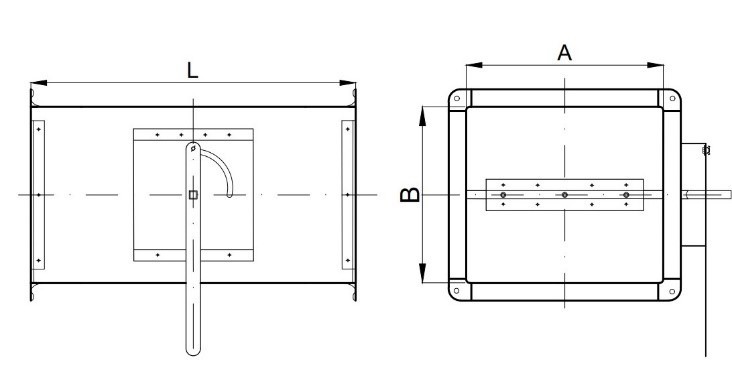

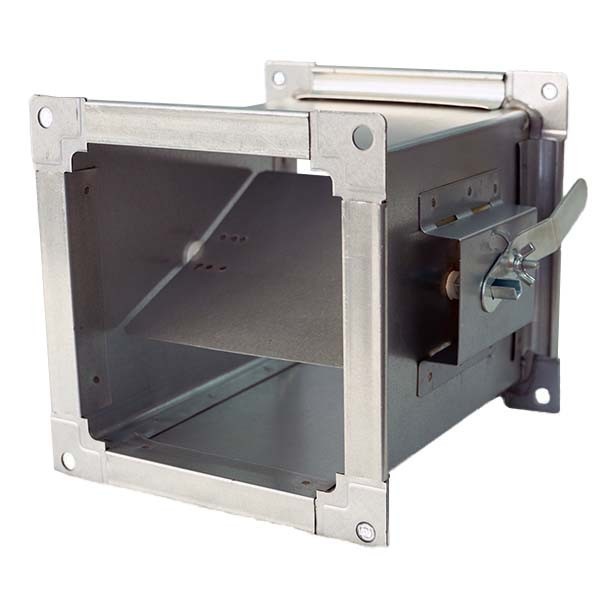

Дроссель-клапан для прямоугольных воздуховодов состоит из патрубка, в котором закреплено полотно, присоединительных фланцев и комплекта деталей управления. Регулирующим элементом является заслонка. Положение заслонки регулируется ручкой, расположенной с наружной стороны клапана. Управление может быть ручным или с помощью электропривода. Нужно понимать, что при полном закрытии дроссель-клапана, воздушный поток полностью не перекрывается для того, чтобы не допустить аэродинамических шумов в вентиляционной системе. Даже при вертикальном положении полотна через клапан проходит приблизительно 10% воздушного потока. Клапаны имеют периметр 520-4000мм.
|
Размер AхB, мм |
Материал |
Размер AхB, мм |
Материал |
|
100х100 |
ст. оц. 0,5мм |
350х350 |
ст. оц. 0,7мм |
|
150х100 |
ст. оц. 0,5мм |
400х350 |
ст. оц. 0,7мм |
|
200х100 |
ст. оц. 0,5мм |
500х350 |
ст. оц. 0,7мм |
|
250х100 |
ст. оц. 0,5мм |
600х350 |
ст. оц. 0,7мм |
|
300х100 |
ст. оц. 0,5мм |
700х350 |
ст. оц. 0,7мм |
|
350х100 |
ст. оц. 0,5мм |
400х400 |
ст. оц. 0,7мм |
|
150х150 |
ст. оц. 0,5мм |
500х400 |
ст. оц. 0,7мм |
|
200х150 |
ст. оц. 0,5мм |
600х400 |
ст. оц. 0,7мм |
|
250х150 |
ст. оц. 0,5мм |
700х400 |
ст. оц. 0,7мм |
|
300х150 |
ст. оц. 0,7мм |
800х400 |
ст. оц. 0,9мм |
|
350х150 |
ст. оц. 0,7мм |
950х400 |
ст. оц. 0,9мм |
|
200х200 |
ст. оц. 0,7мм |
1000х400 |
ст. оц. 0,9мм |
|
250х200 |
ст. оц. 0,7мм |
1100х400 |
ст. оц. 0,9мм |
|
300х200 |
ст. оц. 0,7мм |
500х450 |
ст. оц. 0,7мм |
|
350х200 |
ст. оц. 0,7мм |
600х450 |
ст. оц. 0,7мм |
|
400х200 |
ст. оц. 0,7мм |
700х450 |
ст. оц. 0,7мм |
|
500х200 |
ст. оц. 0,7мм |
800х450 |
ст. оц. 0,9мм |
|
600х200 |
ст. оц. 0,7мм |
500х500 |
ст. оц. 0,7мм |
|
250х250 |
ст. оц. 0,7мм |
600х500 |
ст. оц. 0,7мм |
|
300х250 |
ст. оц. 0,7мм |
700х500 |
ст. оц. 0,7мм |
|
350х250 |
ст. оц. 0,7мм |
800х500 |
ст. оц. 0,9мм |
|
400х250 |
ст. оц. 0,7мм |
900х500 |
ст. оц. 0,9мм |
|
500х250 |
ст. оц. 0,7мм |
1000х500 |
ст. оц. 0,9мм |
|
600х250 |
ст. оц. 0,7мм |
1200х500 |
ст. оц. 0,9мм |
|
300х300 |
ст. оц. 0,7мм |
600х600 |
ст. оц. 0,7мм |
|
350х300 |
ст. оц. 0,7мм |
700х600 |
ст. оц. 0,7мм |
|
400х300 |
ст. оц. 0,7мм |
800х600 |
ст. оц. 0,9мм |
|
500х300 |
ст. оц. 0,7мм |
900х600 |
ст. оц. 0,9мм |
|
600х300 |
ст. оц. 0,7мм |
1000х600 |
ст. оц. 0,9мм |
|
700х300 |
ст. оц. 0,7мм |
1300х600 |
ст. оц. 0,9мм |
Прямоугольные дроссель-клапаны на следующих соединениях:
- на фланцах из оцинкованной шины и уголка;
- на фланцах из горячекатаного уголка.
При заказе дроссель-клапана в нашей компании, вам нужно указать его сечение АхВ, узел управления в таком случае будет установлен на стороне В.
При тщательном выборе производителя оборудования, вы обеспечите своей вентиляционной системе долговечность и надежность.
