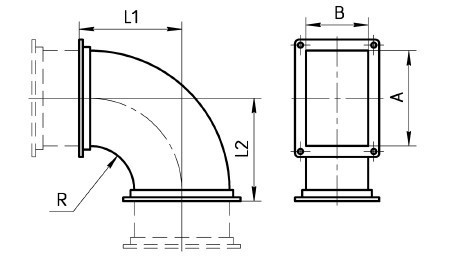

Размер канала, мм — A.
Размер канала, мм — B.
Радиус, мм — R.
Для стандартных отводов L1= L2 не указывать.

Размер канала, мм — A.
Размер канала, мм — B.
Угол поворота, град. — α.
Радиус, мм — R.
Для стандартных отводов L1 = L2 не указывать.

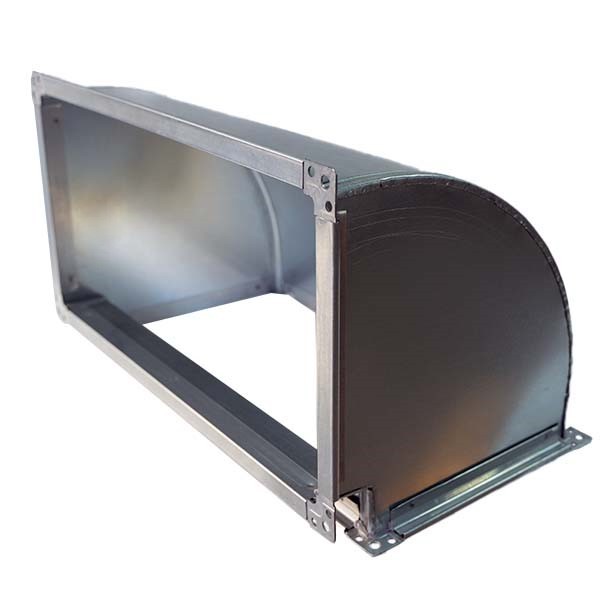

Использование прямоугольных отводов позволяет придать системе воздуховодов нужное направление. Наибольшее распространение имеют отводы с углом 45° и 90°, но наша компания изготавливает отводы в различных исполнениях (90, 60, 45, 30, 15 градусов) из оцинкованной стали 0,5мм-1,2мм.

Отводы прямоугольного сечения изготавливают из четырех деталей: двух боковых стенок, шейки и затылка.

Принято изготавливать прямоугольные отводы сечения на следующих соединениях:

• на фланцах из оцинкованной шины и уголка;
• на фланцах из горячекатаного уголка.

• шина №20 + уголок 20
• шина №30 + уголок 30
• сварной уголок 25х25х3; 32х32х3; 40х40х4; 50х50х5
